FUNKTIONER 1. Flexibel anpassning av tre storlekar, exakt kostnadsreduktion: tr...
FORTUNE erbjuder tre storlekar för att passa olika scenarier, vilket avsevärt förbättrar projektets flexibilitet och kostnadseffektivitet. Samtidigt stöder enheten justerbara vinkeluttag, som kan möta de olika behoven av sidoingång och montering av pelare, vilket ger stor bekvämlighet för användarna.
När det gäller underhåll kan enheten enkelt öppna växellådan utan verktyg, och det är också mycket bekvämt att byta ut växellådan, vilket avsevärt minskar svårigheten med underhåll och förlänger livslängden. Den antagna optiska linsdesignen realiserar inte bara asymmetrisk ljusfördelning, utan reducerar också effektivt bländning, förbättrar ljusets enhetlighet och ger användarna en bekvämare ljusupplevelse. LED-ljuskällan och växellådans design av utrustningen har också potential för framtida uppgraderingar. Användare kan enkelt byta ut dem efter behov för att ytterligare förbättra utrustningens prestanda.

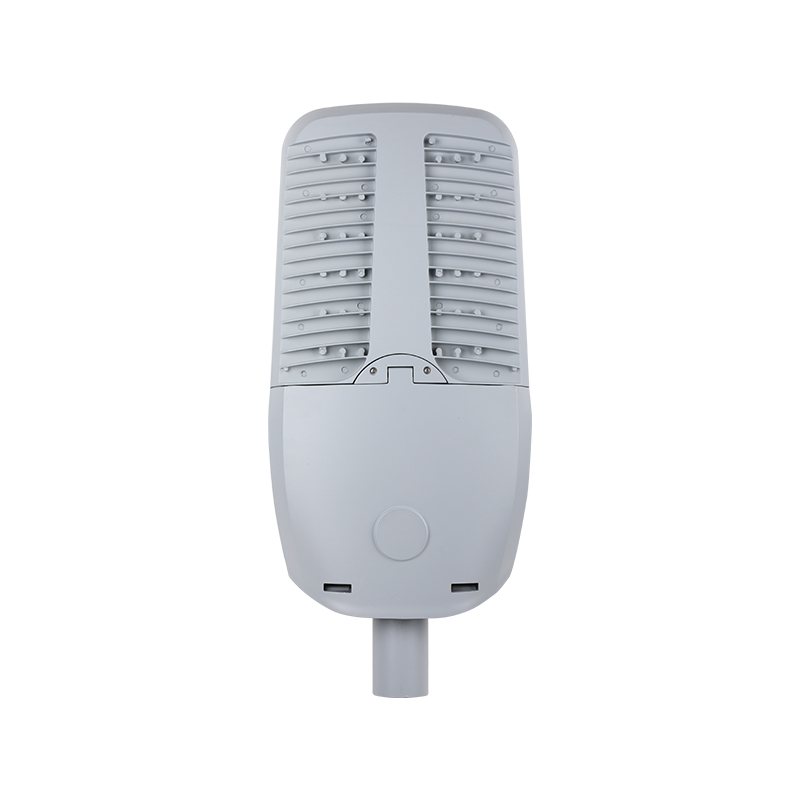

Kroppen är tillverkad av högtrycksgjuten aluminium och ytan är täckt med korrosionsbeständig polyesterpulverlack. Den är inte bara vacker och hållbar utan har också god korrosionsbeständighet och kan anpassa sig till olika komplexa miljöer. Kylflänsdesignen antar effektiv värmeavledningsteknik för att säkerställa utrustningens stabilitet och säkerhet under långvarig drift, vilket effektivt förlänger utrustningens livslängd.
HUVUDAPPLIKATIONER
VÄG & MOTORVÄG | BROAR | URBAN OCH BOSTADSOMRÅDEN | TORGE & GÅNGARE OMRÅDEN |
TEKNISKA SPECIFIKATIONER
| SPEC | MINI | MIDI | MAXI |
| Watt | 50-80W | 80-150w | 100-200w |
| Ingångsspänning | 100-277V/50-60Hz | ||
| Färgtemperatur | 3000-6500K | ||
| Färgåtergivningsindex | CRI>70 | ||
| Driftstemperatur | -40 ℃ ~50 ℃ | ||
| Bostadsmaterial | ADC12 | ||
| Intrångsskydd | IP66 | ||
| Slagstyrka | IK08 | ||
| Överspänningsskydd | 10KV/20KV | ||
| Diffusor | Härdat glas | ||
| Tappdiameter | 60 mm | ||
| Vikt | 5,9 kg | 7,5 kg | 8,8 kg |
DESIGN I DETALJER

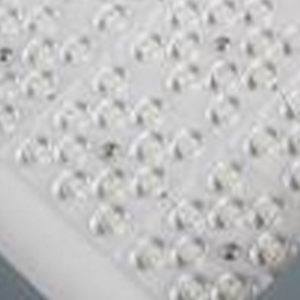

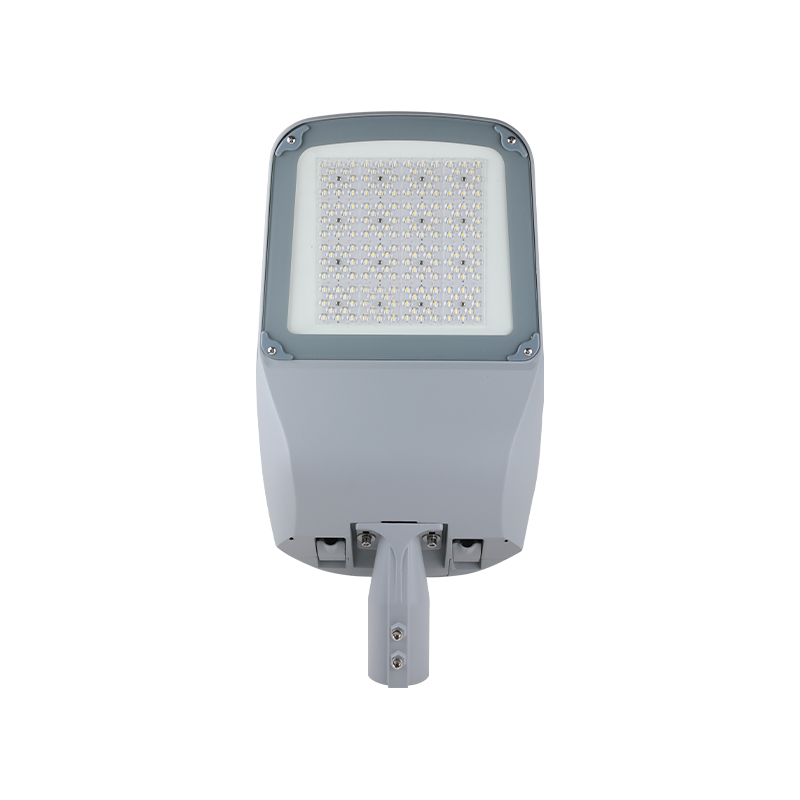

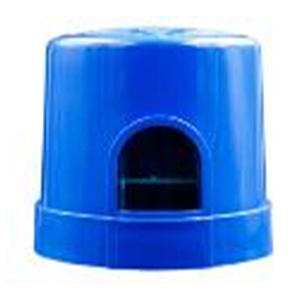

Led-chips Lumileds 3030 & 5050 led-chips med armatureffektivitet upp till 150lm/w, lång livslängd 50000 timmar. | Fotokontroll (valfritt) Tillval med NEMA-uttag & fotocell/kortslutningslock. |

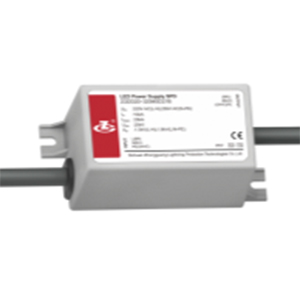

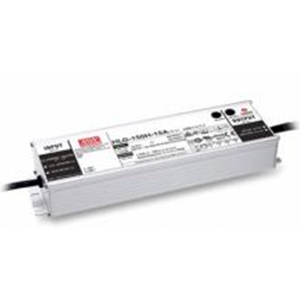

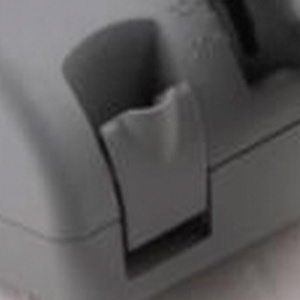

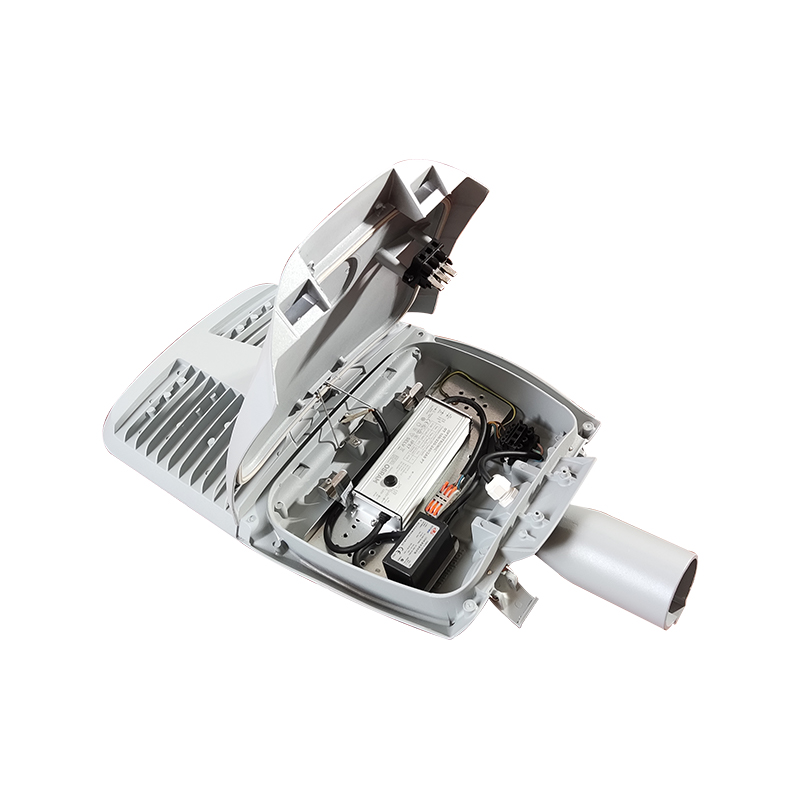

Strömförsörjningsenhet Högpresterande led-drivrutin -0-10v dimning på begäran -Förarmärke kan välja mellan MOSO, Meanwell, Philips, Osram. | Spännen Verktygslös öppning av växelutrymme, lätt att underhålla. |

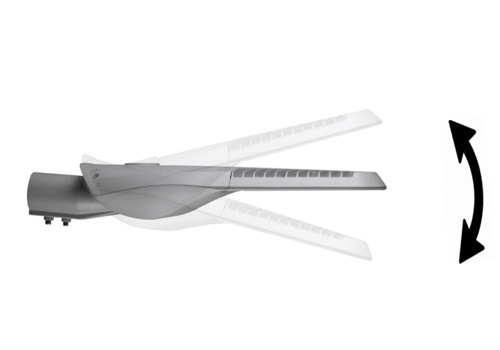

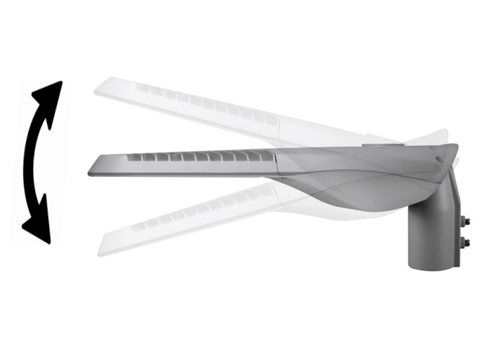

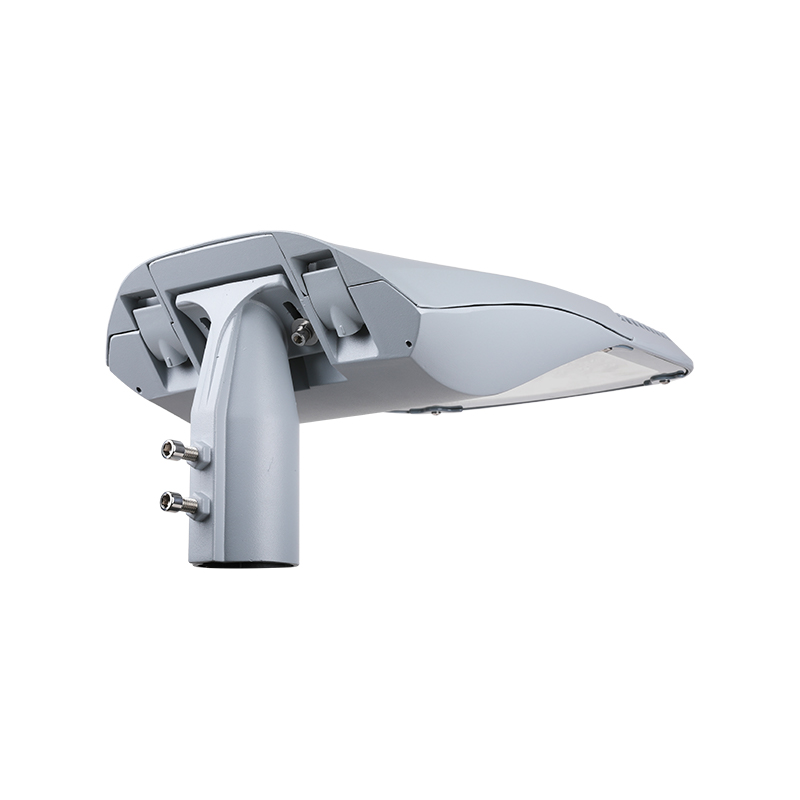

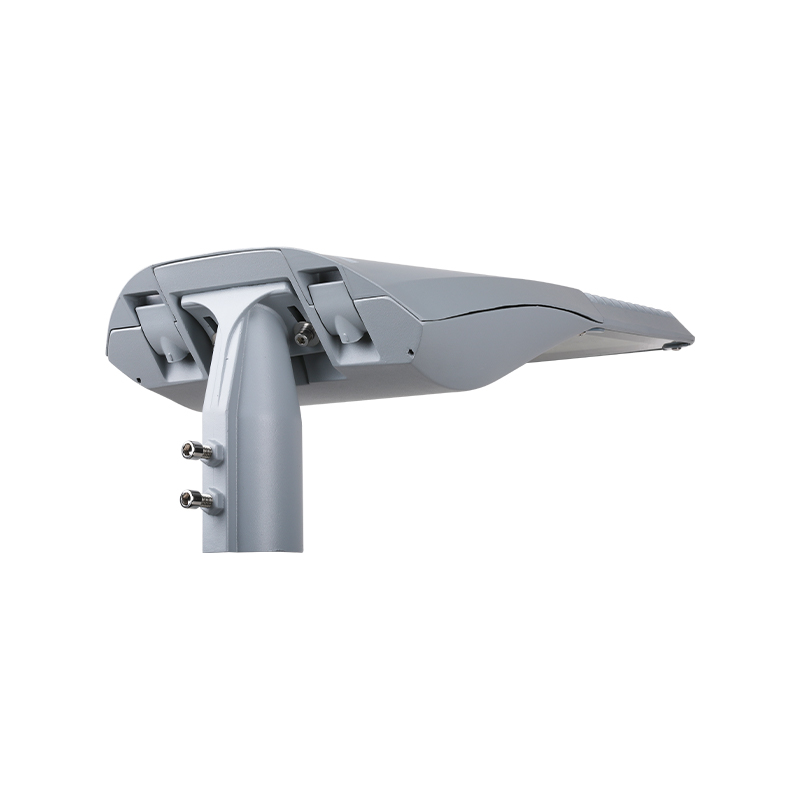

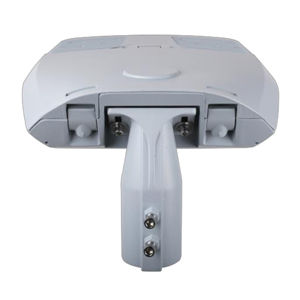

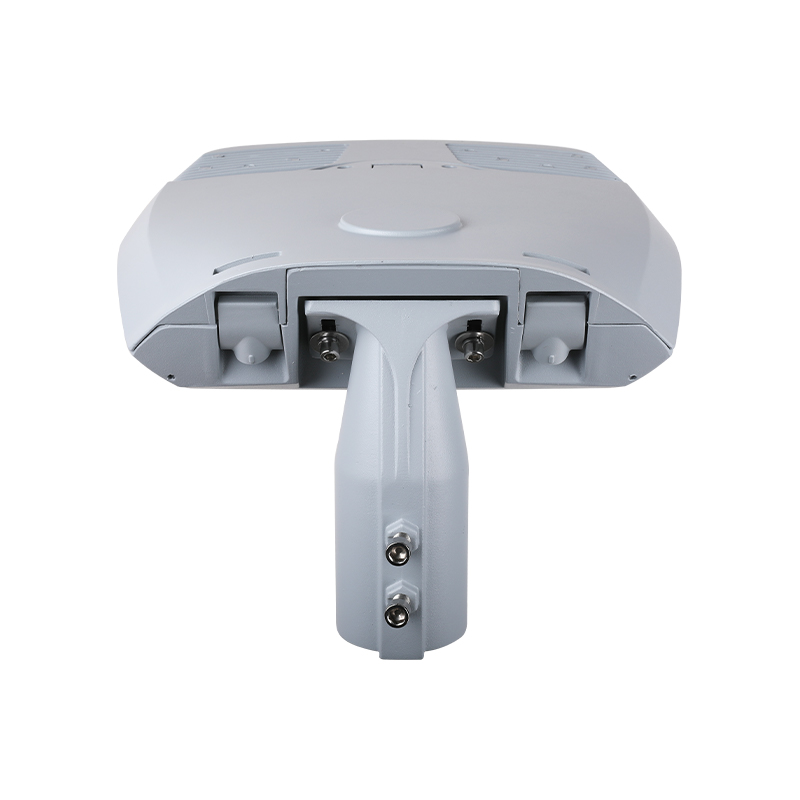

Spigot Bred justerbar vinkel från 0°-±15° för sidoingång och stolpmontering. | Strömfrånskiljare Automatisk avstängning av armaturen när växelfacket är öppet och efter stängning tänds, säkerhet för arbetare under underhåll. |

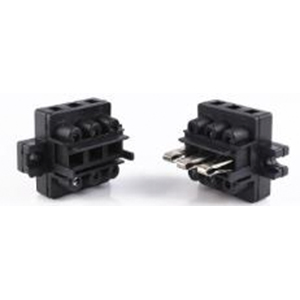

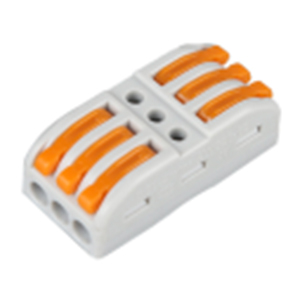

Anslutning Snabb instickskontakt, utan verktyg, spara tid. | SPD 10kv (20kv valfritt) överspänningsskydd, mer tillförlitligt skydd för den LED-strömförsörjningsenheten. |

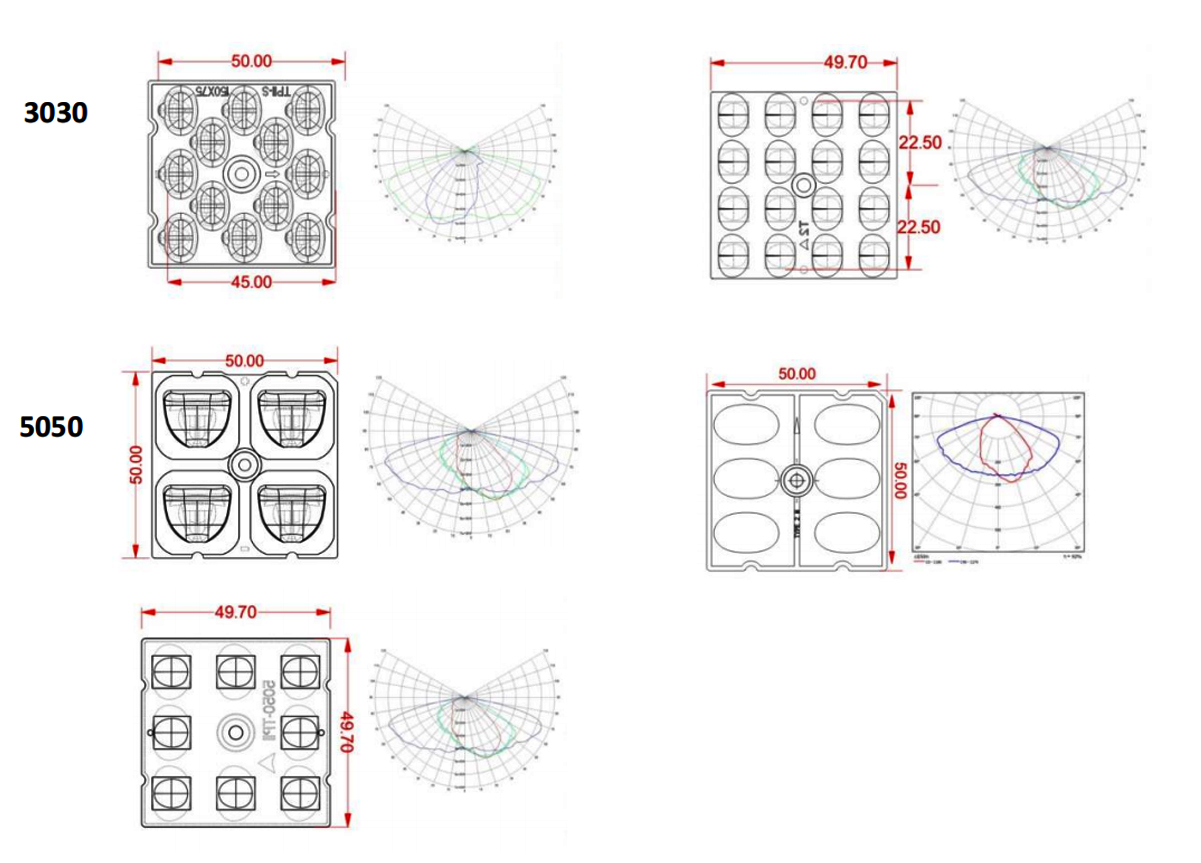

OPTIK TILLGÄNGLIG

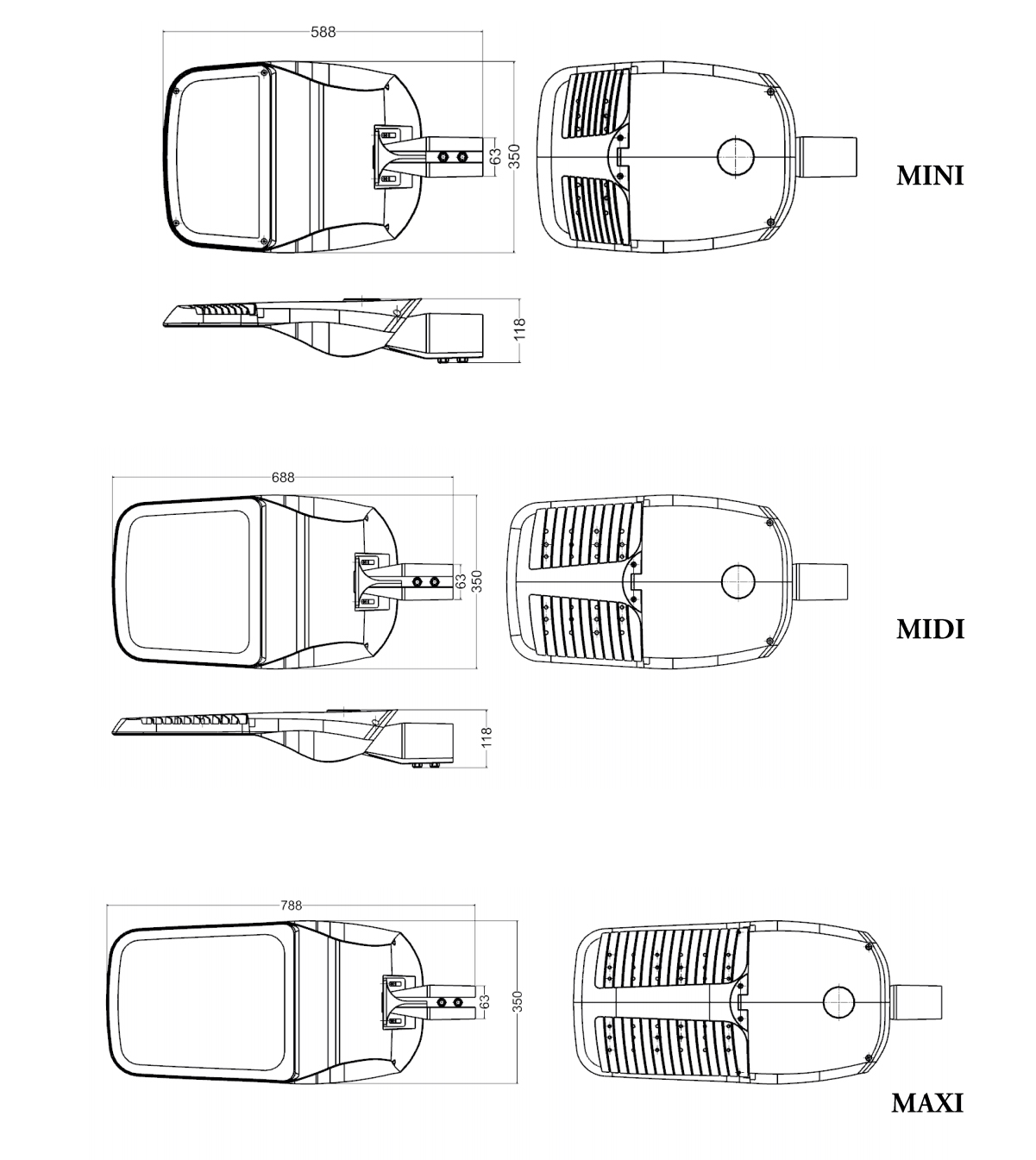

DIMENSIONER (mm)
BESTÄLLNINGSINFORMATION
| Beställningskod | LED-typ | LED Antal | Optik Antal | Nominell watt | Armatur effektivitet upp till | Ljusflöde | CCT | CRI |
| FTE101 | 3030 | 96 | 8 | 80w | 120lm/w | 9600 lm | 3000K-6500K | >70 |
| FTE102 | 5050 | 32 | 8 | 60w | 140lm/w | 8400lm | 3000K-6500K | >70 |
| FTE103 | 5050 | 36 | 6 | 80w | 140lm/w | 11200lm | 3000K-6500K | >70 |
| FTE201 | 3030 | 144 | 12 | 100w | 120lm/w | 12 000 lm | ||
| FTE202 | 3030 | 192 | 16 | 150w | 120lm/w | 18 000 lm | 3000K-6500K | >70 |
| FTE203 | 5050 | 48 | 12 | 100w | 140lm/w | 14 000 lm | 3000K-6500K | >70 |
| FTE204 | 3030 | 64 | 16 | 120w | 140lm/w | 16800lm | 3000K-6500K | >70 |
| FTE301 | 3030 | 240 | 20 | 200w | 120lm/w | 24 000 lm | 3000K-6500K | >70 |
| FTE302 | 3030 | 288 | 24 | 200w | 130lm/w | 30 000 lm | 3000K-6500K | >70 |
| FTE303 | 5050 | 80 | 20 | 150w | 140lm/w | 21 000 lm | 3000K-6500K | >70 |
| FTE304 | 5050 | 96 | 24 | 200w | 140lm/w | 28 000 lm | 3000K-6500K | >70 |
| FTE305 | 5050 | 144 | 24 | 200w | 150lm/w | 35 000 lm | 3000K-6500K | >70 |
| Anmärkning: -Watt kan anpassas efter projektförfrågan -Standard husmålningsfärg mörkgrå, annan färg kan målas på begäran. | ||||||||
LOGISTIKSDATA

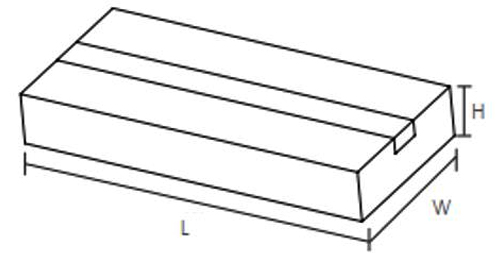

| MODELL | Förpackningsenhet (st/kartong) | Kartongstorlek (mm) (Längd*Bredd*Höjd) | Nettovikt | Bruttovikt | Volym |
| FORTUNE MINI | 1 | 630*390*180mm | 5,9 kg | 6,5 kg | 44,2 dm³ |
| FORTUNE MIDI | 1 | 730*390*180mm | 7,5 kg | 8,3 kg | 51,2 dm³ |
| FORTUNE MAXI | 1 | 830*390*180mm | 8,8 kg | 9,8 kg | 58,3 dm³ |
| |||||
INSTALLATION

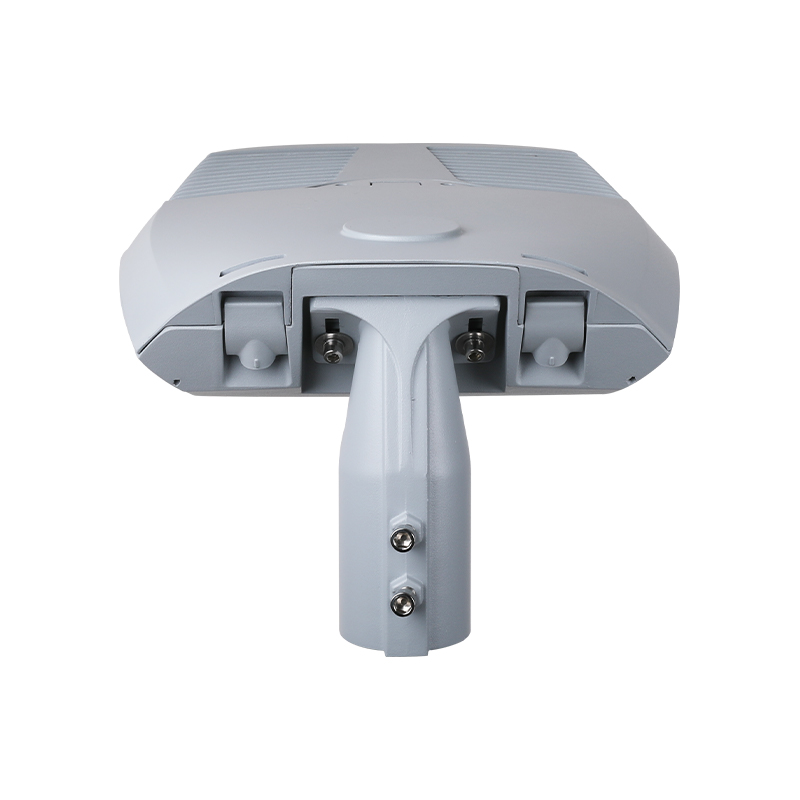

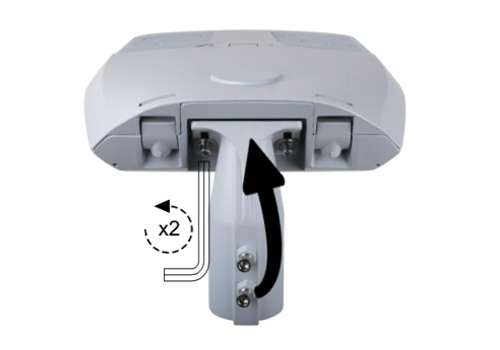

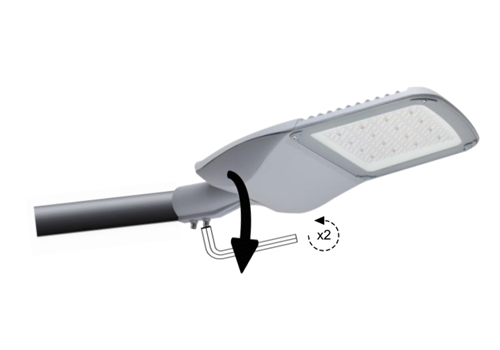

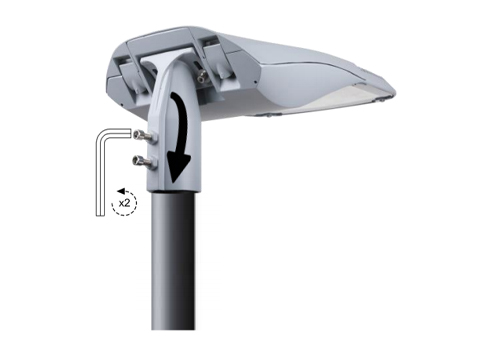

Dra åt armaturen till stolpen med en insexnyckel. | Lossa skruvarna med en insexnyckel och vrid tappens justering till sidoläge |
Endast ett handverktyg krävs för att installera armaturen. | -15° till 15°. Tappvinkeln kan justeras med -15°,-10°,0°,5°,10°,15°. |

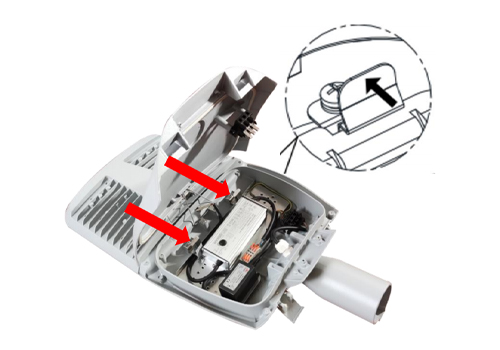

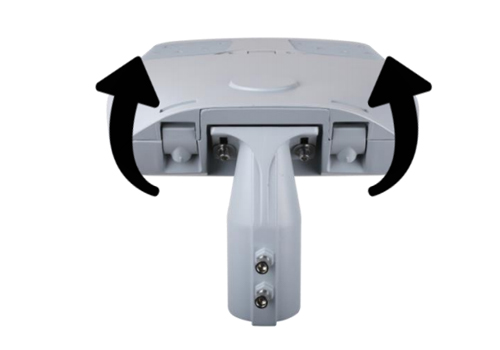

-15° till 15° Tappvinkeln kan justeras med -15°,-10°,0°,5°,10°,15°. | Tryck på två spännen för att öppna växelfacket. |

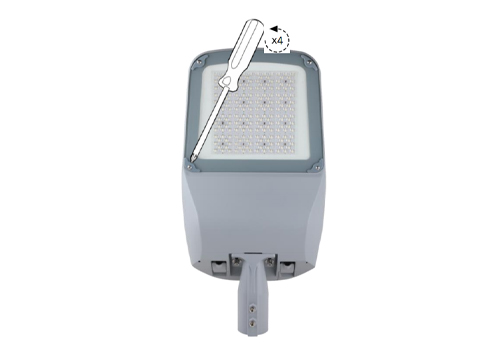

Placera kåpan till växelutrymmet i låst läge, tryck på de två clipsen med band och ta ut växelplattan, byt ut de trasiga elektroniska delarna mot en ny, lås sedan växelfacket. | Lossa skruvarna och ta bort glaset, fortsätt sedan lossa skruvarna som är låsta på PCB, ta bort trasiga PCB och ersätt med en ny. Anslut och dra åt varje del steg för steg. |
