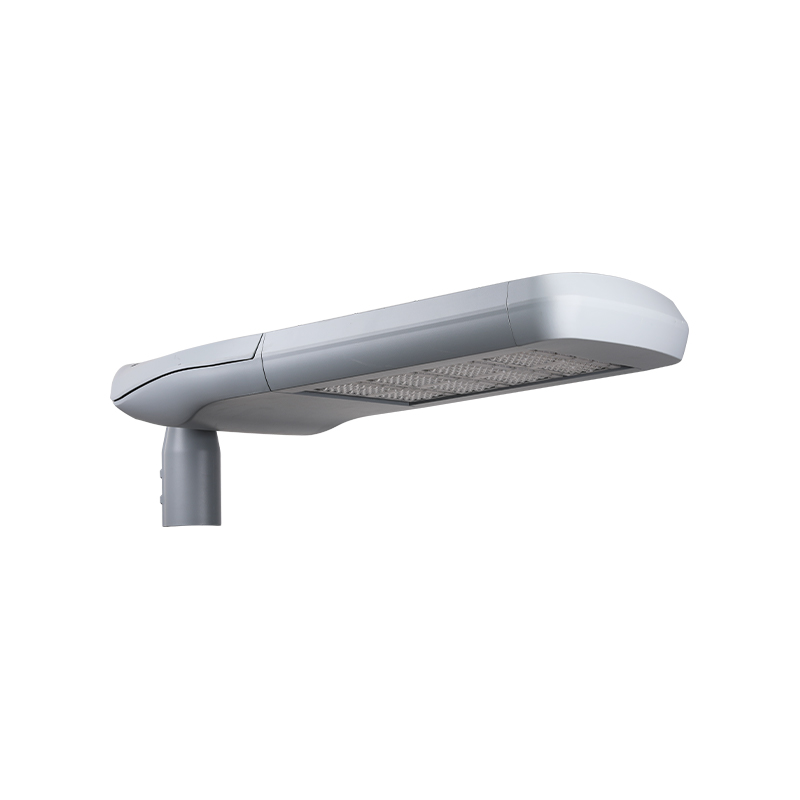

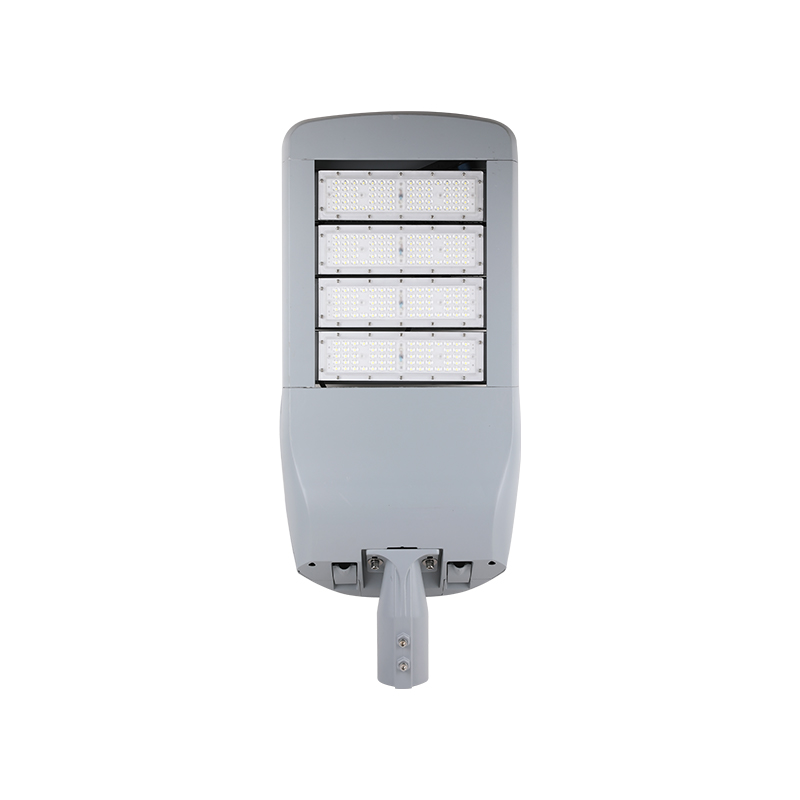

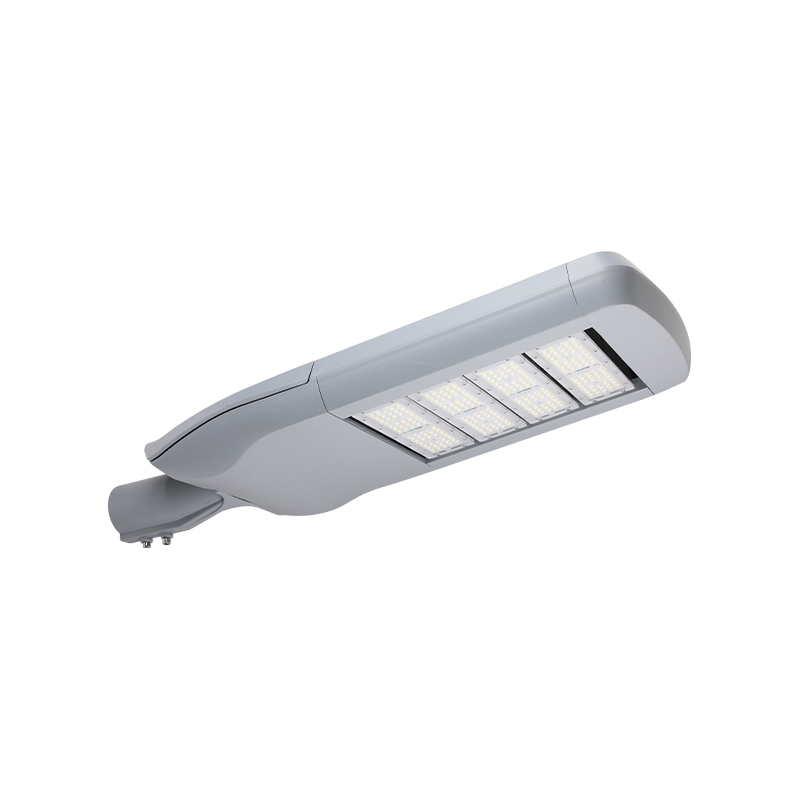

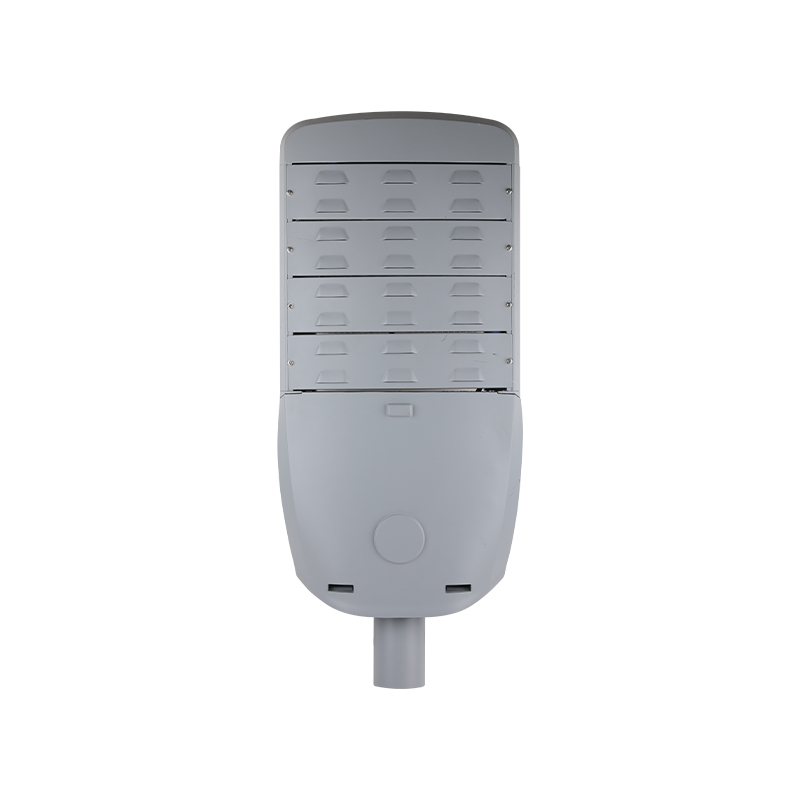

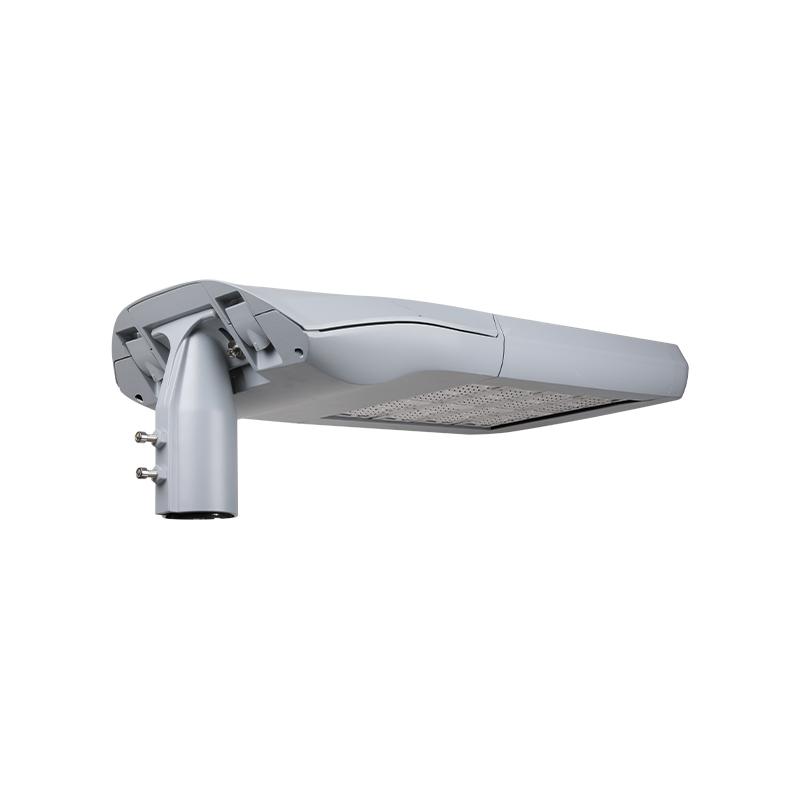

Modulär motor Design FORTUNE MODULAR Series LED Street Light

Produktbeskrivning

FORTUNE MODULAR har många betydande fördelar. Dess design och funktioner speglar egenskaperna effektivitet, flexibilitet och framtidsorientering. Dess växelutrymme och växellåda kan enkelt öppnas och bytas ut utan verktyg, vilket avsevärt förenklar underhållsprocessen och förbättrar utrustningens funktion och tillförlitlighet. Designen av den modulära LED-motillrn kan flexibelt utökas från en modul till sex moduler, vilket inte bara möter behoven i olika scenarier, utan också avsevärt förbättrar kostnadseffektiviteten och ger användarna högre flexibilitet och anpassningsförmåga.
Produkten antar en högtrycksgjuten aluminiumkropp och är täckt med en korrosionsbeständig polyesterpulverbeläggning för att säkerställa utrustningens hållbarhet och stabilitet i tuffa miljöer. Dess justerbara vinkeluttagsdesign stöder sidoingång och pelartopinstallation, vilket ytterligare förbättrar bekvämligheten och användbarheten av installationen.

HUVUDAPPLIKATIONER

VÄG & MOTORVÄG

BROAR

URBAN OCH BOSTADSOMRÅDEN

TORGE & GÅNGARE OMRÅDEN

TEKNISKA SPECIFIKATIONER

SPEC	M01	M02	M03	M04	M05	M06
Watt	30-60W	60-120w	90-180W	120-240w	150-300w	180-360w
Ingångsspänning	100-277V / 50-60Hz
Färgtemperatur	3000-6500K
Färgåtergivningsindex	CRI > 70
Driftstemperatur	-40 ℃ ~50 ℃
Husmaterial	ADC12
Inträngningsskydd	IP66
Slagstyrka	IK08
Överspänningsskydd	10KV/20KV
Tappdiameter	60 mm
Vikt	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

DESIGN I DETALJER

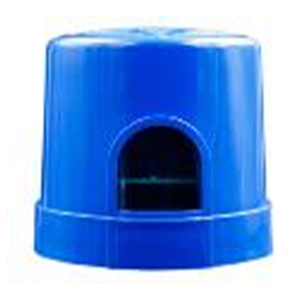

Led modul Flerad modul tillval med armatureffektivitet uppp till 160lm/w, lång livslängd 50000 timmar.	Fotokontroll (valfritt) Tillval med NEMA-uttag & fotocell/kortslutningslock.

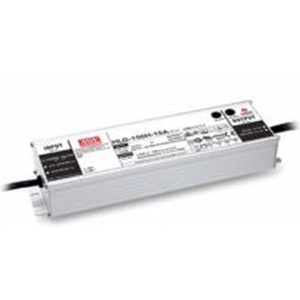

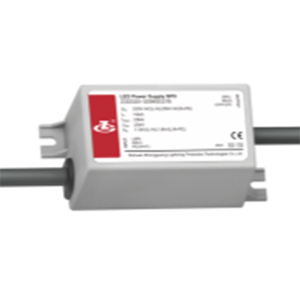

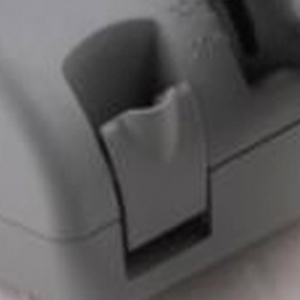

Strömförsörjningsenhet Högpresterande led-drivrutin - 0-10v dimning på begäran - Förarmärke kan välja mellan MOSO, Meanwell, Philips, Osram.	Spännen Verktygslös öppning av växelutrymme, lätt att underhålla.

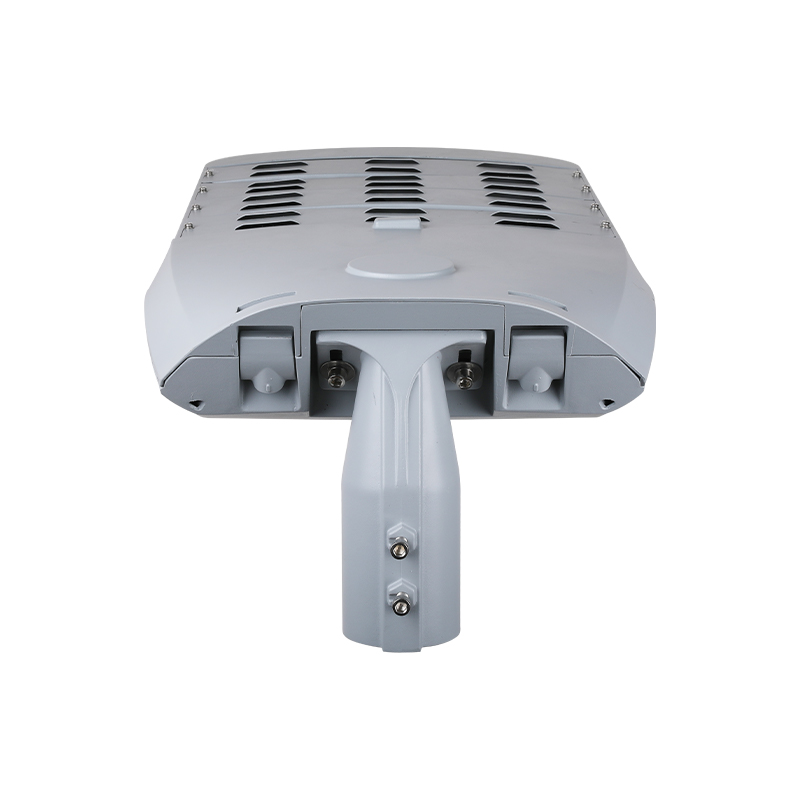

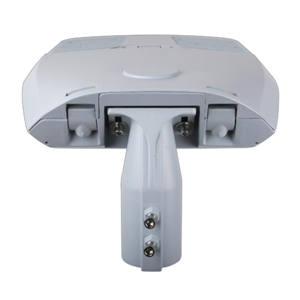

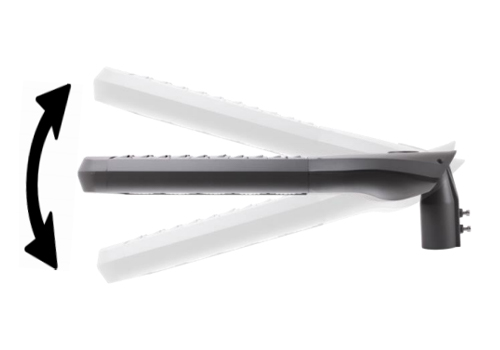

Spigot Bred justerbar vinkel från 0℃±15℃ för sidoingång och stolpmontering.	Strömfrånskiljare Automatisk av armaturen när växelutrymmet är öppet och efter stängning tänds, säkerhet för arbetare vid underhåll.

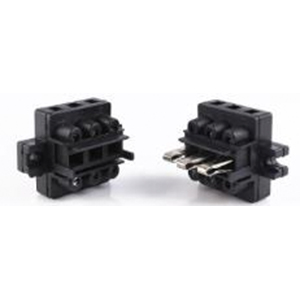

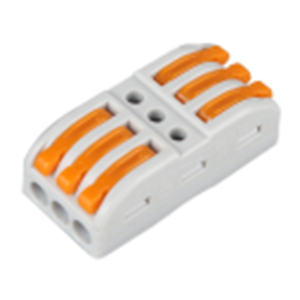

Anslutning Snabb plug-in-kontakt, utan verktyg, spara tid.	SPD 10kv (20kv valfritt) överspänningsskyddsenhet, mer tillförlitligt skydd för LED-strömförsörjningsenheten.

LED MODUL TILLGÄNGLIG

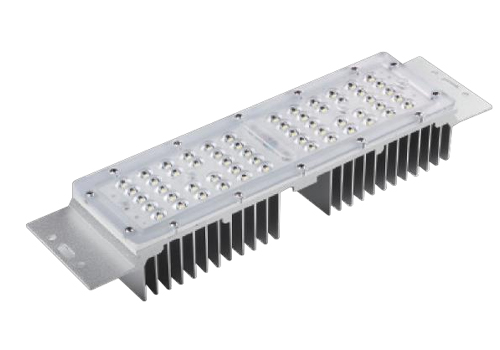

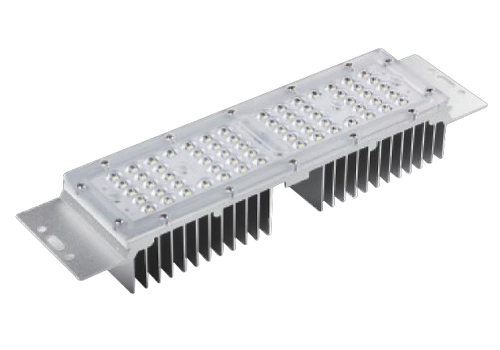

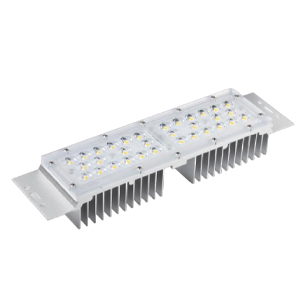

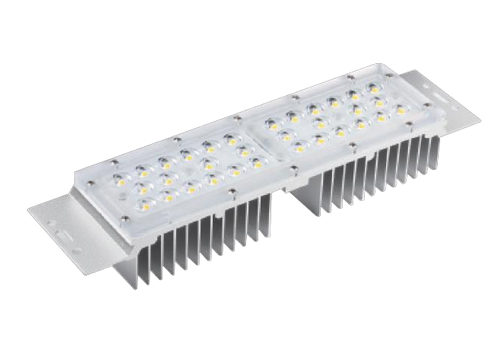

5050 LED MODUL LED Antal: 32st Effekt: 50W	3030 LED MODUL LED Antal: 40st Effekt: 30W

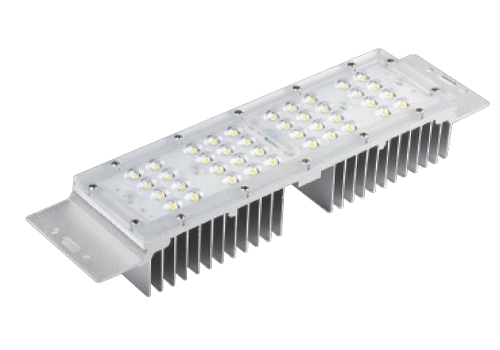

3030 LED MODUL LED Antal: 56st Effekt: 50W	3030 LED MODUL LED Antal: 64st Effekt: 60W

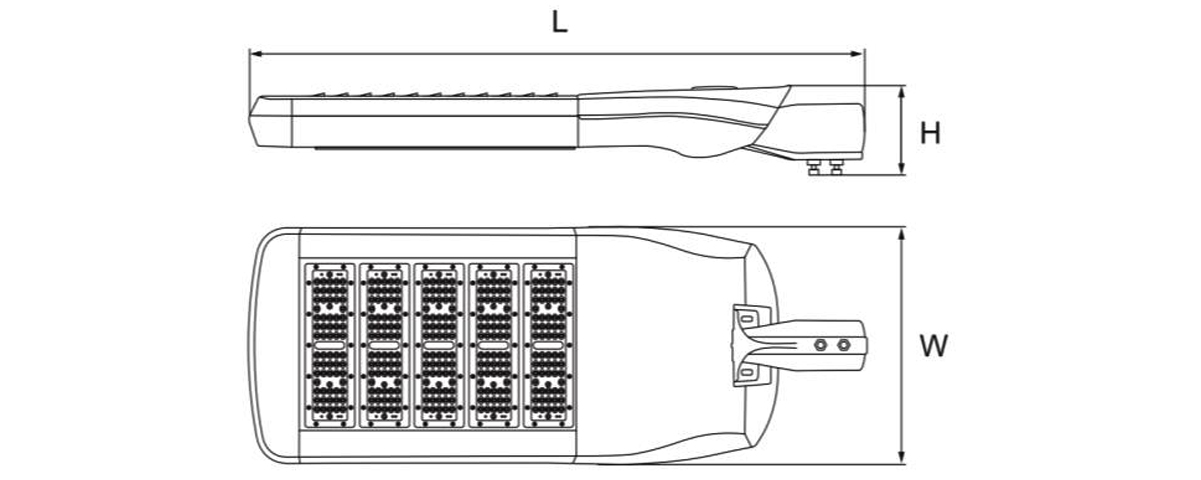

DIMENSIONER (mm)

BESTÄLLNINGSINFORMATION

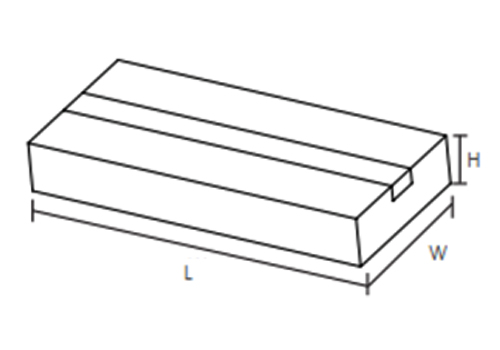

LOGISTIKDATA

INSTALLATION

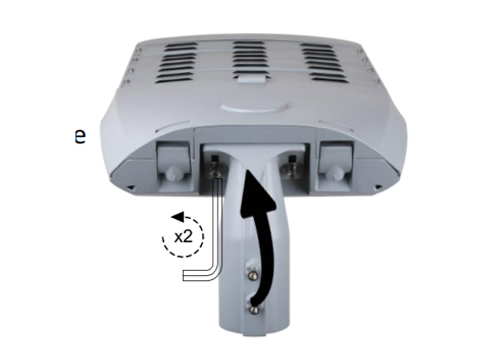

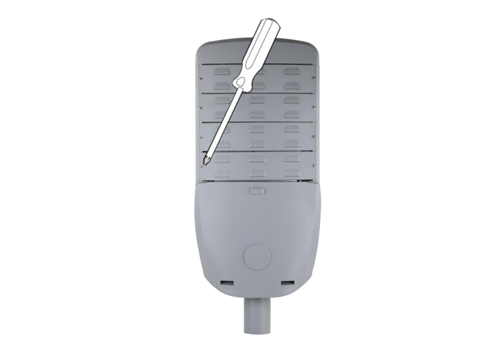

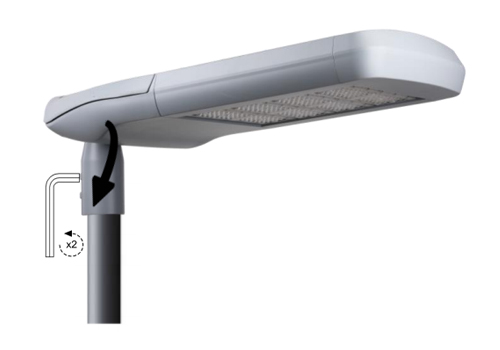

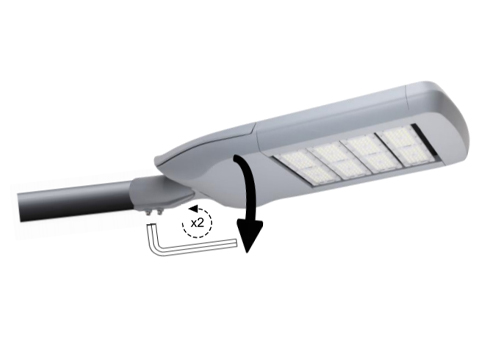

Dra åt armaturen till stolpen med en insexnyckel.	Lossa skruvarna med en insexnyckel och vrid tappens justering till sidoläge.

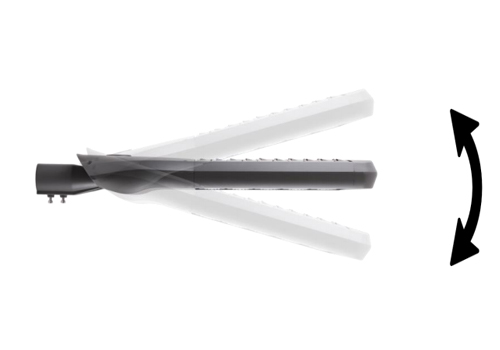

Endast ett handverktyg krävs för att installera armaturen.	Tappvinkeln kan justeras med -15°,-10°,0°,5°, 10°,15°.

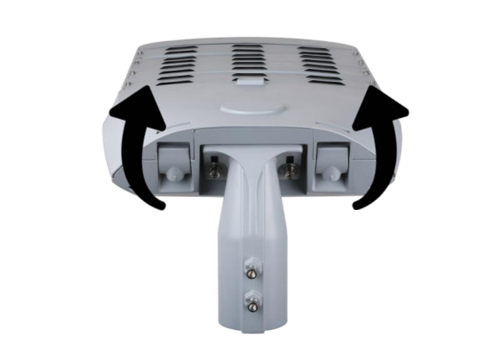

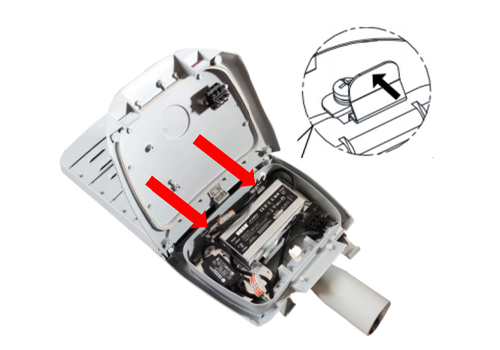

Tappvinkeln kan justeras med -15°,-10°,0°,5°, 10°,15°.	Tryck på två spännen för att öppna växelfacket.

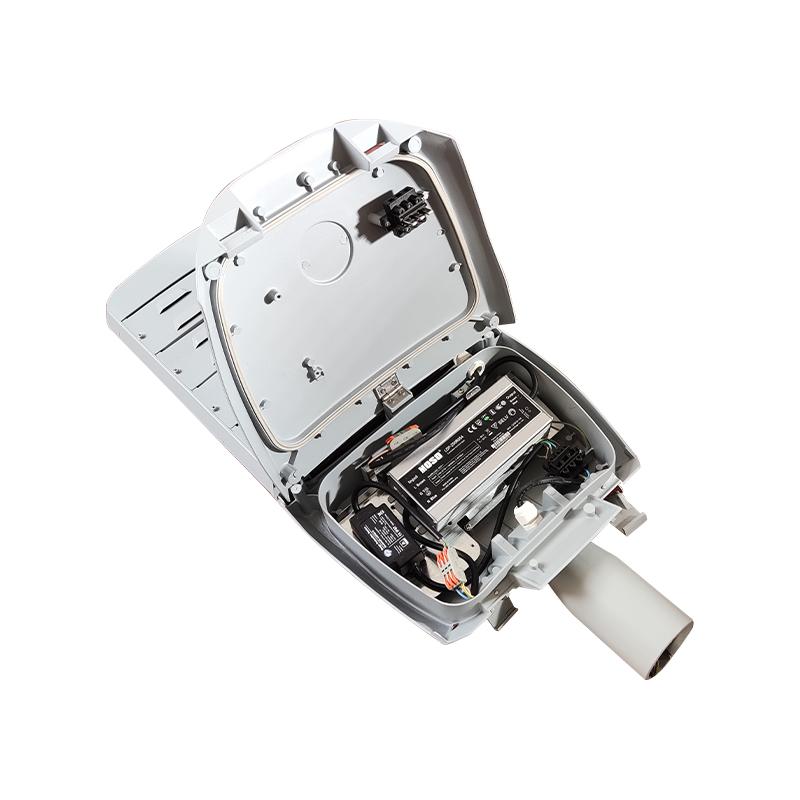

Placera kåpan till växelutrymmet i låst läge, tryck på de två clipsen med band och ta ut växelplattan, byt ut de trasiga elektroniska delarna mot en ny, lås sedan växelfacket.	Lossa det bakre omslagsarket och ta bort det, fortsätt sedan att lossa skruvarna som är låsta på profilen, ta bort trasig ledmodul och ersätt med en ny. Anslut och dra åt varje del steg för steg.
